Нужно ли армировать забор из бетонных блоков и как это сделать

Содержание

1. Нужно ли армировать забор из бетонных блоков
2. Почему забор из блоков трескается
3. Какая арматура нужна для забора
4. Армирование фундамента под забор
5. Как армировать столбы забора
6. Горизонтальное армирование пролётов: через сколько рядов
7. Схема армирования и порядок работ
8. Частые ошибки при армировании
9. Блоки AtteraBlock для армированного забора

Первую зиму новые заборы переживают по-разному: один стоит как влитой, а у другого к весне по шву возле столба ползет тонкая трещина. Почти всегда дело не в самих блоках, а в том, как выполнено армирование забора из бетонных блоков, которое с улицы не видно. Мы собрали в этой статье всё, что стоит знать о металле внутри кладки.

Арматура и сетка стоят в разы дешевле самих блоков, а вот исправить ошибку в них потом можно только разборкой секции. Поэтому лучше один раз разобраться в диаметрах, шагах и рядах до того, как на участок привезут первый поддон.

Нужно ли армировать забор из бетонных блоков

Столбы армируют всегда, без исключений. Пролеты укрепляют, если высота забора от 1,5 м или длина секции от 2,5–3 м, а под эти параметры попадает почти любое ограждение частного дома.

Глухая стена из блоков работает как парус. При ветре 20 м/с на каждый 1 м² полотна давит около 25 кг, и на секцию 3,2 × 2 м приходится уже 160 кг горизонтальной силы. Кладка на растворе отлично держит собственный вес, но плохо сопротивляется изгибу: без металла шов просто раскрывается. Вся ветровая нагрузка ложится на опоры, поэтому вертикальное армирование забора делают в каждом столбе. Вторая угроза идет снизу: подвижки грунта перекашивают неармированную кладку за несколько сезонов.

Обойтись без металла в пролетах можно в одном случае. Это низкий декоративный забор до 1 м на жестком армированном основании, например, ограждение палисадника или клумбы. Даже здесь столбы лучше усилить хотя бы двумя прутками.

Почему забор из блоков трескается

Трещина никогда не появляется просто так. У нее всегда есть причина, и по рисунку трещины эту причину почти всегда можно угадать.

Главных виновников четыре:

1. Зимой влажный глинистый грунт замерзает и вспучивается, весной оседает, причем неравномерно: под столбом на одну величину, под лентой на другую.

2. Усадка раствора в первые недели после кладки дает волосяные трещины в швах.

3. Темная поверхность летом нагревается на солнце до +50 °C и остывает ночью, а длинная стена то удлиняется, то сжимается: перепад в 40 градусов меняет длину каждых 10 м кладки примерно на 4 мм.

4. Добавьте ветер и отсутствие деформационных швов, и забор начинает ломаться там, где ему удобнее.

5. Вертикальная трещина по шву у столба говорит о том, что пролет не связан с колонной и они живут отдельно друг от друга.

Диагональная «лесенка» посреди секции появляется, когда фундамент просел или его неравномерно подняло пучением.

Горизонтальная трещина у основания бывает, если ветер раскачивает полотно, а столбы его не держат.

Армирование забора из бетонных блоков снимает первую и третью проблему, а волосяные усадочные трещины удерживает сетка в швах. С диагональными трещинами металл в кладке не справится. Если лента просела, помогает только правильный фундамент. Для него главные ориентиры такие: глубина промерзания в вашем регионе, песчаная подушка под лентой и собственный арматурный каркас. Поэтому разговор об арматуре всегда начинается снизу.

Какая арматура нужна для забора

Арматура для забора из блоков бывает четырех типов, и у каждого своя задача. Для рабочих прутков берут только рифленую сталь класса А500С или А400 (старое обозначение А-III): выступы на поверхности сцепляются с бетоном, и пруток не проскальзывает под нагрузкой.

• Рабочие прутки для пролетов и рядовых столбов. Диаметр 10–12 мм, рифленая арматура. Этого хватает для забора высотой до 2–2,2 м.
• Прутки для угловых и воротных столбов. Здесь берут 14–16 мм, потому что тяжелая створка давит на опору как рычаг, а угол ловит ветер с двух сторон.
• Хомуты. Гладкий пруток 6–8 мм, класс А240. Хомут не несет основную нагрузку, он держит вертикальные прутки на своих местах.
• Кладочная сетка. Металлическая или композитная, с ячейкой 50 × 50 мм и проволокой 3–4 мм. Ее укладывают в горизонтальные швы пролетов.
• Вязальная проволока. Отожженная, толщиной 1,2–1,4 мм. Она мягкая, легко закручивается крючком и не лопается при скручивании.

Профильная труба 60 × 60 или 80 × 80 мм, швеллер или уголок могут заменить четыре прутка в столбе. Такой вариант удобен под ворота: к металлу проще приварить петли и закладные детали.

Про соединения запомните одно правило. Арматуру А500С разрешено сваривать, буква «С» в маркировке как раз означает свариваемость. Обычная А400 из стали 35ГС плохо переносит сварку и теряет прочность в зоне шва, поэтому ее только вяжут. Если на металлобазе предлагают «просто трешку» (так в обиходе зовут А-III), уточните класс по сертификату.

Армирование фундамента под забор

Для блочного ограждения почти всегда заливают ленточный фундамент. Траншея нужна глубиной 40–80 см, а на пучинистых глинистых грунтах ее доводят до глубины промерзания. Ширину делают на 10 см больше толщины блока. На дно засыпают песок слоями и проливают водой: готовая песчаная подушка толщиной 10–20 см гасит сезонные подвижки грунта.

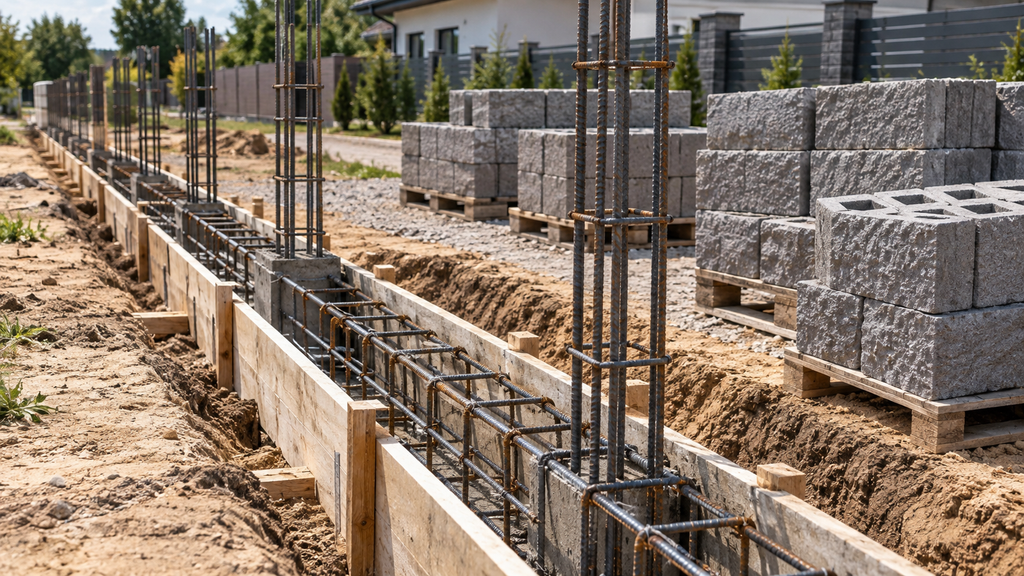

Армирование фундамента под забор делают объемным каркасом. Внизу и вверху ленты проходят два пояса, в каждом по два продольных прутка 10–12 мм. Их связывают хомутами из гладкой стали 6–8 мм с шагом 30 см. Каркас ставят на подкладки, чтобы со всех сторон остался защитный слой бетона 4–5 см: без него влага из грунта быстро доберется до стали.

Под каждый столб бурят скважину на 20 см ниже промерзания грунта и опускают в нее вертикальный каркас. Его прутки выпускают из ленты вверх на всю высоту будущего столба, потом на эти выпуски наденут блоки. Опалубка над землей понадобится, если вы планируете цоколь.

Марка бетона для ленты под забор: М250–М300. Кладку начинают не раньше, чем через 7 дней после заливки, когда бетон наберет около 70% прочности. Если на улице холоднее +10 °C, твердение идет медленнее, и паузу лучше растянуть до 10–14 дней.

Как армировать столбы забора

Столб держит и вес секций, и весь напор ветра, поэтому армирование столбов забора должно выполняться с максимальной ответственностью. Именно от опор зависит устойчивость всего ограждения. Расстояние между опорами считают просто: высоту забора умножают на 1,6. Для ограждения высотой 2 м секция по осям столбов выйдет около 3,2 м.

Обычные столбы в пролете

Рядовой столб чаще собирают из пустотелых блоков 390 × 190 мм, по два в ряду. Внутрь проходят 4 вертикальных прутка диаметром 12 мм, связанные с выпусками из фундамента. Через каждые 40–60 см по высоте их стягивают хомутом, чтобы каркас не разошелся. Заливка идет по частям: полость заполняют бетоном каждые 3–4 ряда и штыкуют прутком, иначе внутри останутся воздушные карманы. В итоге колонна получается монолитной, с железобетонным сердечником внутри декоративной оболочки. Если пустотелый блок в столбе остался непролитым, арматура в нем почти не работает.

Угловые и воротные столбы

На углу участка столб принимает ветер сразу с двух направлений, а опора ворот еще и постоянные рывки створки. Поэтому армирование воротных столбов и угловых опор делают из прутков 14–16 мм. Под них бурят отдельную скважину глубже ленты, иначе створка на длинном рычаге со временем выведет столб из вертикали.

Под петли и засов заранее закладывают стальные пластины, приваренные к каркасу или посаженные на анкер. Сверлить готовый декоративный блок потом неудобно: у края он может расколоться. Калитка легче ворот, но ее столбы усиливают по той же схеме, ведь хлопают калиткой в разы чаще.

Горизонтальное армирование пролетов: через сколько рядов

Вопрос, через сколько рядов армировать блоки, задают чаще всего. Рабочее правило такое: первый ряд над фундаментом армируют обязательно, дальше каждый третий ряд, а последний ряд под колпаком снова. Часть производителей допускает шаг в 3–4 ряда, но для высокого забора надежнее держаться трех.

Горизонтальное армирование забора делают двумя способами. В первом случае кладочная сетка ложится прямо в горизонтальный шов. Во втором по верху блока прорезают штрабу 5 × 5 см, кладут в нее два прутка 8–10 мм и заполняют раствором. Сетка быстрее в работе, прутки прочнее и лучше подходят для длинных секций.

Прутки обязательно заводят внутрь столба минимум на 20–30 см или привязывают к его вертикальной арматуре. Именно эта связь не дает секции отойти от колонны вертикальной трещиной.

Шов должен полностью закрывать металл. По своду правил для каменных конструкций (СП 15.13330) его толщина должна превышать сумму диаметров пересекающихся проволок минимум на 4 мм. У сетки из проволоки 4 мм узел пересечения дает уже 8 мм, значит шов нужен от 12 мм. И отступите 2–3 см от лицевой грани: сетка у самого края со временем дает рыжие потеки на фактуре, а на светлых блоках их видно издалека.

А нужно ли армировать каждый ряд? Нет. Прочности это почти не прибавит, зато расход сетки и раствора вырастет втрое, а выложить ровно шов с металлом в каждом ряду гораздо сложнее.

Схема армирования и порядок работ

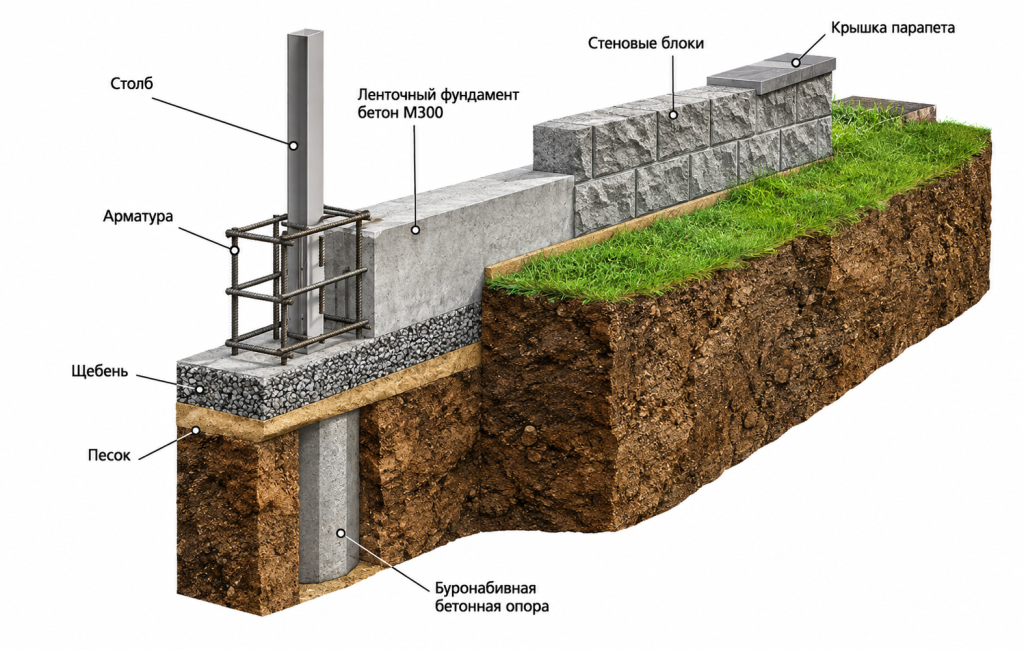

Схема армирования забора из блоков проще, чем кажется. Снизу идет монолитная лента с выпусками, в столбах стоит вертикальный железобетонный сердечник, в пролетах через каждые три ряда лежат горизонтальные пояса. Все три части связаны между собой в единый каркас.

Работу начинают с разметки по колышкам и шнуру. Затем копают траншею, бурят скважины под столбы, засыпают и трамбуют подушку, вяжут каркас ленты с выпусками под каждую опору и заливают бетон.

Когда лента наберет прочность, на нее укладывают два слоя рубероида или наносят битумную обмазку. Гидроизоляция не пустит грунтовую влагу вверх по кладке, и на блоках не проступят белые высолы. Стартовый ряд сразу кладут с кладочной сеткой.

Дальше поднимают столбы, заливая их полость бетоном по ходу кладки, и параллельно ведут пролеты с армированием каждого третьего ряда. Каждая секция растет не быстрее 2–3 рядов в сутки, иначе свежий раствор выдавится из нижних швов под весом верхних блоков. Последним на каждый столб ставят колпак, а пролеты закрывают накрывками.

Арматуру вяжут крючком и проволокой, а стыки прутков делают внахлест длиной 30–40 диаметров. Для прутка 12 мм это 36–48 см. Более короткий нахлест превращает стык в самое слабое место каркаса.

Частые ошибки при армировании

Эти промахи обычно дают о себе знать через год-два после стройки. Пройдитесь по списку до начала кладки, а не после.

• Арматура без защитного слоя. Пруток ближе 2 см к поверхности ржавеет, ржавчина занимает в несколько раз больший объем, чем сталь, и изнутри раскалывает блок.
• Прутки пролета не связаны со столбами. Секция и колонна двигаются отдельно, и по шву между ними идет вертикальная трещина.
• Нет выпусков из фундамента. Столб стоит на ленте, но не держится за нее, и ветер постепенно его наклоняет.
• Сетка только в верхних рядах. Больше всего нагрузки приходится на низ секции, а он остается без металла.
• Гладкая арматура вместо рифленой. Бетон плохо держит гладкий пруток, и при изгибе тот проскальзывает.
• Кладка на свежий фундамент. Лента младше недели еще не набрала прочность и проседает под весом блоков.
• Длинная стена без деформационного шва. Сплошной забор длиннее 20 м рано или поздно треснет там, где ему удобно, поэтому его делят вертикальными швами с эластичным герметиком.
• Непролитые пустоты в столбе. Арматура в пустом канале не работает, и опора остается полой трубой с металлом внутри.

Блоки AtteraBlock для армированного забора

С 2020 года мы производим бетон, тротуарную плитку и бордюры, а теперь выпускаем и декоративные блоки для заборов с камешковой текстурой. В каталоге две коллекции, «Козинак» и «Античный камень», и 8 цветов от белого до мультиколора. Каждую партию проверяет собственный отдел технического контроля, а на блоки действует гарантия 10 лет. Геометрия изделий точнее требований ГОСТ, поэтому швы выходят ровными, и сетка ложится в них без перекосов.

Цена блока от 550 до 1 200 ₽ за штуку в зависимости от коллекции и цвета. Производство и склад находятся в Константиновске Ростовской области, а доставку по всей России мы организуем через своих перевозчиков, и обычно это выходит дешевле транспортной компании. Купить блоки можно в беспроцентную рассрочку от производителя: первый взнос 35%, срок от 6 до 24 месяцев в зависимости от программы.

Чтобы спланировать армирование столбов забора под конкретные блоки, закажите бесплатный расчет стоимости на atterablok.ru: менеджер перезвонит и посчитает материал под ваши размеры. Звоните в будни с 9 до 18 по номеру +7 (986) 002-01-01. Если удобнее переписка, напишите нам в WhatsApp или Telegram.
